REPORTE PRACTICA 1 DISPOSITIVOS ANIDADOS

REPORTE PRACTICA 1 DISPOSITIVOS ANIDADOS

OBJETIVO

Implementar una red con diferentes dispositivos de red, que estarán conectados de manera anidada para proveer el mejor servicio de conexión a una red o Internet a uno o varios equipos de cómputo.

MATERIALES

  v  1 Router

  v  1 Access Point

  v  1 extender

  v  1 Switch

  v  3 equipos de cómputo, un equipo se utilizara como servidor y proveedor de Internet.

  v  1 celular o conexión de Internet.

DESARROLLO

De acuerdo al siguiente diagrama como logística de conexión se van a conectar los equipos de forma anidada.

1.- Se inicia conectando el equipo que servirá como servidor a internet por cualquier medio disponible (wifi o celular). Verificar que se cuente con internet.

2.-  Una vez que el equipo servidor tiene internet se conecta por cable Ethernet el router. Verificar que la conexión se realiza a un puerto LAN del router.

3.- Es necesario ingresar a la configuración del router, dependiendo de la marca el Gateway para el acceso al router es diferente, en este caso se usó un router TP-Link, la dirección de acceso al router es 192.1680.254; previamente para ingresar al router deberemos verificar que en la tarjeta Ethernet del equipo servidor tenga una ip en el mismo segmento de red o de lo contrario asignar una ip de este segmento.

Se ingresara a la configuración del router tecleando la dirección 192.1680.254 en el navegador  de Internet, se debe deshabilitar la opción de DHCP y asignar los siguientes valores en la sección de LAN:

IP: 192.168.137.2

Mascara de subred: 255.255.255.0

GateWay: 192.168.137.1

Una vez que se asignan los valores y el router se reinicia, se perderá la conexión entre el equipo servidor y el router.

4.- Se debe configurar  la tarjeta wifi del equipo servidor para compartir el Internet, para ello, se ingresa al centro de redes y recursos compartidos, ingresar a la configuración de la conexión wifi y en la pestaña de Uso compartido, se activa la casilla para permitir compartir los servicios de Internet.

5.-Como parte de compartir el internet es necesario verificar que en la configuración de la tarjeta Ethernet,  la configuración sea estática con los siguientes datos:

6.- Realizadas estas configuraciones se puede conectar un equipo No.2 como cliente al router por ethernet  y asignar una ip fija para verificar que se cuente con conexión a internet. Una vez hecha esta verificación se conecta el switch al router. De acuerdo al diagrama, en el switch se conectara un equipo laptop por cable y confirmar la conexión a internet.

7.- Se conectó un AP al switch y se configuro con los siguientes valores.

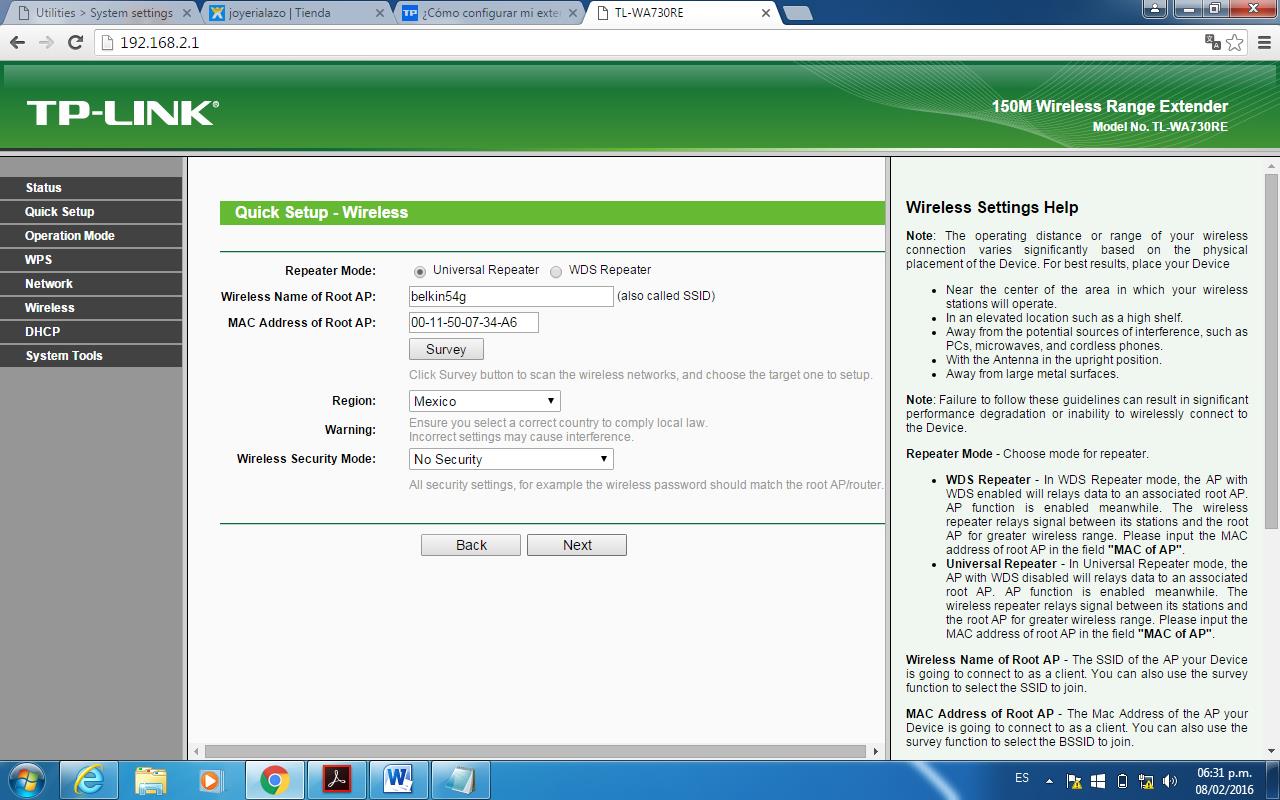

8.- Una  vez que se verifico el funcionamiento correcto del AP, se procede a configurar un Extender conectando el Extender a la red via wifi, seleccionando el nombre de la red (SSID) y la contraseña de la red que queremos extender.

Finalmente se conectara un equipo no. 3 a la red vía wifi comprobando con esto el funcionamiento de nuestra red con dispositivos anidados.

CONCLUSIONES

Durante esta práctica aprendimos a conectar varios dispositivos de red, router, switch, Access point y extender de manera anidada, debido a la logística solicitada durante la práctica nos encontramos con varios desafíos, como el conectar erróneamente el cable Ethernet al puerto WAN del router cuando no era parte de la configuración para tener una conexión a internet. Aprendimos a diferenciar entre cada uno de los diferentes dispositivos sus usos y limitantes así como la correcta configuración para proveer un servicio de internet en una red.
